Incarcator extern cu baterie cu litiu - micro USB

Am gasit un dispozitiv interesant si la un pret bun (ebay). Este vorba de o baterie (corect ar fi acumulator) externa care poate incarca orice dispozitiv cu incarcare pe portul USB (de obicei prin cablu micro USB). Aparatul vine dezasamblat, dar nu necesita unelte sau cunostinte tehnice speciale pt a-l pune la un loc si a-l folosi.



Incarcatorul extern

Acest incarcator extern are in interior o baterie (acumulator) cu litiu tip 18650 si un circuit electronic care ajuta la incarcarea acelei baterii si apoi ajuta la incarcarea celularului din baterie (si protectia bateriei 18650 la supra incarcare si descarcare sub limita admisa).



Incarcarea bateriei incarcatorului se face prin portul micro USB,

incarcarea celularului se face prin portul USB de deasupra



Step-up converter (de la tensiunea acumulatorului (3,6 V) la tensiunea USB (5 V)) si step-down converter (de la tensiunea USB (5 V) la tensiunea de incarcare a acumulatorului (3,6 V)) cu protectia la supra-incarcare si la descarcarea sub limita admisa



In spatele conectorului USB se vad cele 2 LEDuri (rosu si albastru)

Incarcatorul vine la pachet cu un cablu scurt USB  - micro USB. De asemenea are LEDuri care indica starea:
-un LED rosu arata ca bateria incarcatorului este in proces de incarcare
-un LED rosu si albastru (un fel de violet) arata ca bateria incarcatorului este complet incarcata (procesul de incarcare a luat sfirsit)
-un LED albastru arata ca incarcatorul incarca celularul

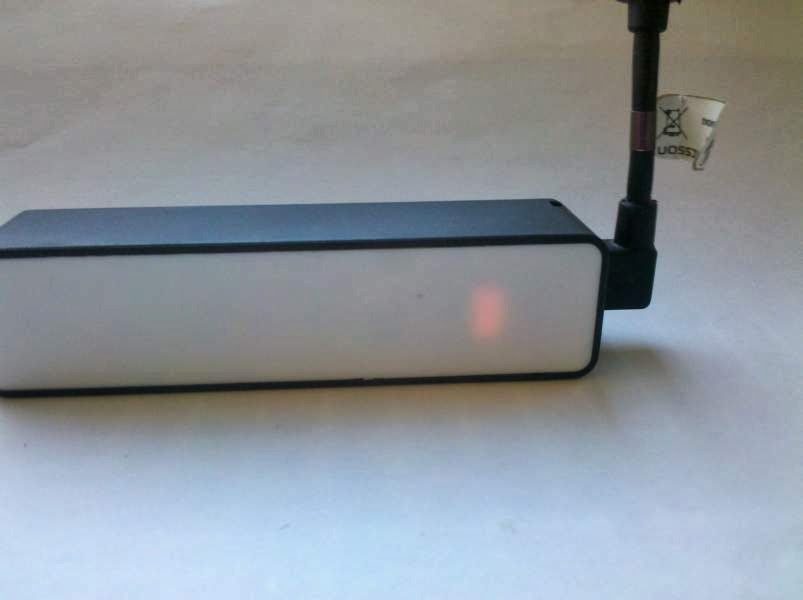

Incarcarea prin cablul micro USB (LED rosu aprins)



LEDul rosu se vede relativ bine prin capacul de plastic alb



LEDurile rosu si albastru indica incarcarea completa a bateriei



Incarcarea unui celular prin USB. LEDul albastru lumineaza slab.



LEDul albastru nu este vizibil prin capacul de plastic alb



Incarcatorul incarca celularul



Cablul USB incarca acum celularul



Cablul USB incarca acum celularul prin micro USB

Acumulatorul original are o capacitate de 1800 mAh, apropiata de a unui acumulator de celular (smart phone). Partea buna e ca se pot utiliza alte baterii 18650 de capacitate mai mare, eu am folosit un Ultrafire de 2600 mAh (probabil real 2400 mAh).



Am pus un acumulator de capacitate mai mare decat cel original (Ultrafire 2600 mAh, protejat)



Capacul de plastic alb

Acest incarcator este solid, chiar daca este fabricat din plastic. Nu imi place ca LEDurile nu se vad bine prin capacul alb, mai ales LEDul albastru care indica incarcarea celularului.

E un obiect util de avut si de utilizat, daca te orientezi spre o lanterna frontala cu LED si cu baterii 18650, atunci poti sa folosesti si acele baterii pt incarcarea unui celular in conditii de urgenta.
